皮带式拍击筛

发布时间:2018-03-16 15:01   浏览次数:

  皮带式拍击筛概述:

  皮带式拍击筛又称拍击式振动筛是实验室的常用检测仪器之一结构主要由机座、筛具与传动机构等部分组成。可配备专用夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机。

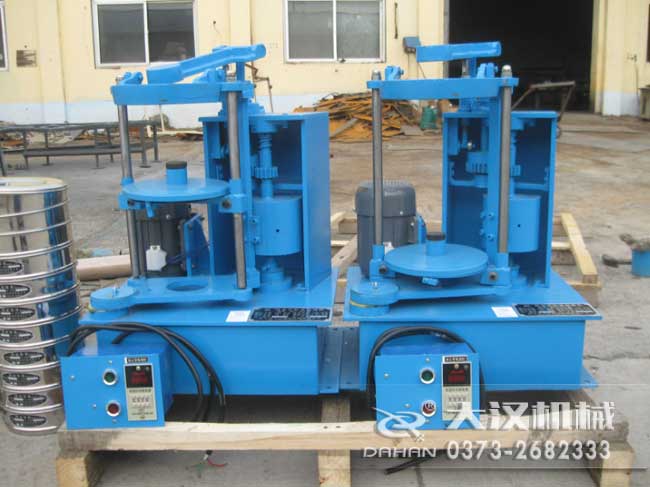

皮带式拍击筛

  皮带式拍击筛应用行业:

  拍击筛(拍击式标准振筛机)分多种特性的产品。适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,亦广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室,对物料进行筛分检测。

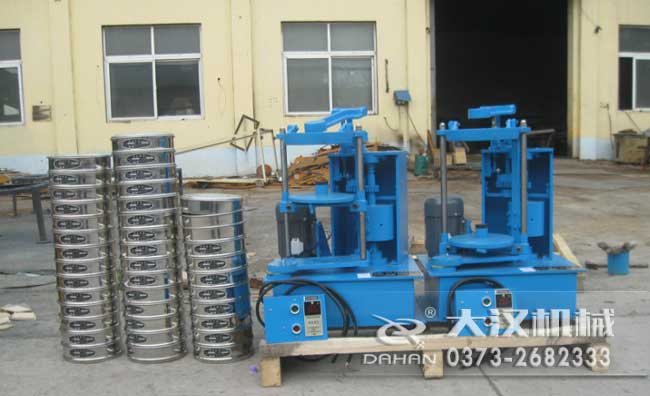

皮带式拍击筛

  皮带式拍击筛主要技术参数:

序号 项目 数值 单位
1 摇动次数 290(+-)6 次/分
2 拍击次数 156(+-)3 次/分
3 往复行程 25 MM
4 拍击高度 38(+-)6 MM
5 套筛外径 200、150、100、75 MM
6 可容筛层 1-7
7 使用电压 380、220 V
8 输出功度 370 W
9 外形尺寸 520*395*685 MM
10 净重 125 KG

  皮带式拍击筛作用与原理:

  电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的试验筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于标准试验筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

皮带式拍击筛

  皮带式拍击筛使用方法:

  1.电机转动方向必须按箭头所指方向转动(三相电机)(因采用凸轮顶击顶杆,方向反会别住,无法转动)。

  检查电机转动方向方法:开机前提起顶杆,再开机,此时检查电机转动方向,如不对可将三相中的两相交换线头后再试。确定方向正确后再正常使用。

  2.设备运转前须固定。固定采用地脚螺丝固定,可采用膨胀螺丝将设备固定在水泥地面上。

  3.安装试验筛:松开托盘紧固螺丝,将托盘向下移动,装入装好物料的标准试验筛(分样筛、标准筛),然后托起托盘至合适位置,拧紧紧固螺丝,盖好翻盖,放下锤铁后,定好时间即可开机。采用100、75夹具可使用相应尺寸套筛,特殊尺寸可定制。

  4.设备带有定时装置,用户可调节使用时间,开机后到时自动停机。调节时间前两位为分钟,后两位为秒。用户可根据自己需要调节运行时间。

  5.设备拍击高度出厂前以调好,用户如有需要也可松开紧固螺母,调节顶杆头螺纹升高或降低至合适位置后,再将螺母背死

  6.上下滑板、加油嘴、等应定期加油。
